Schrägaufzug HV 26/6 KA
Typ HV-KA - optimal einsetzbar, höchster Bedienkomfort

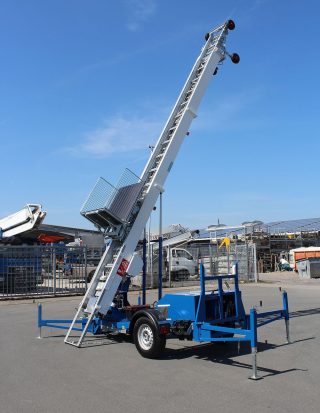

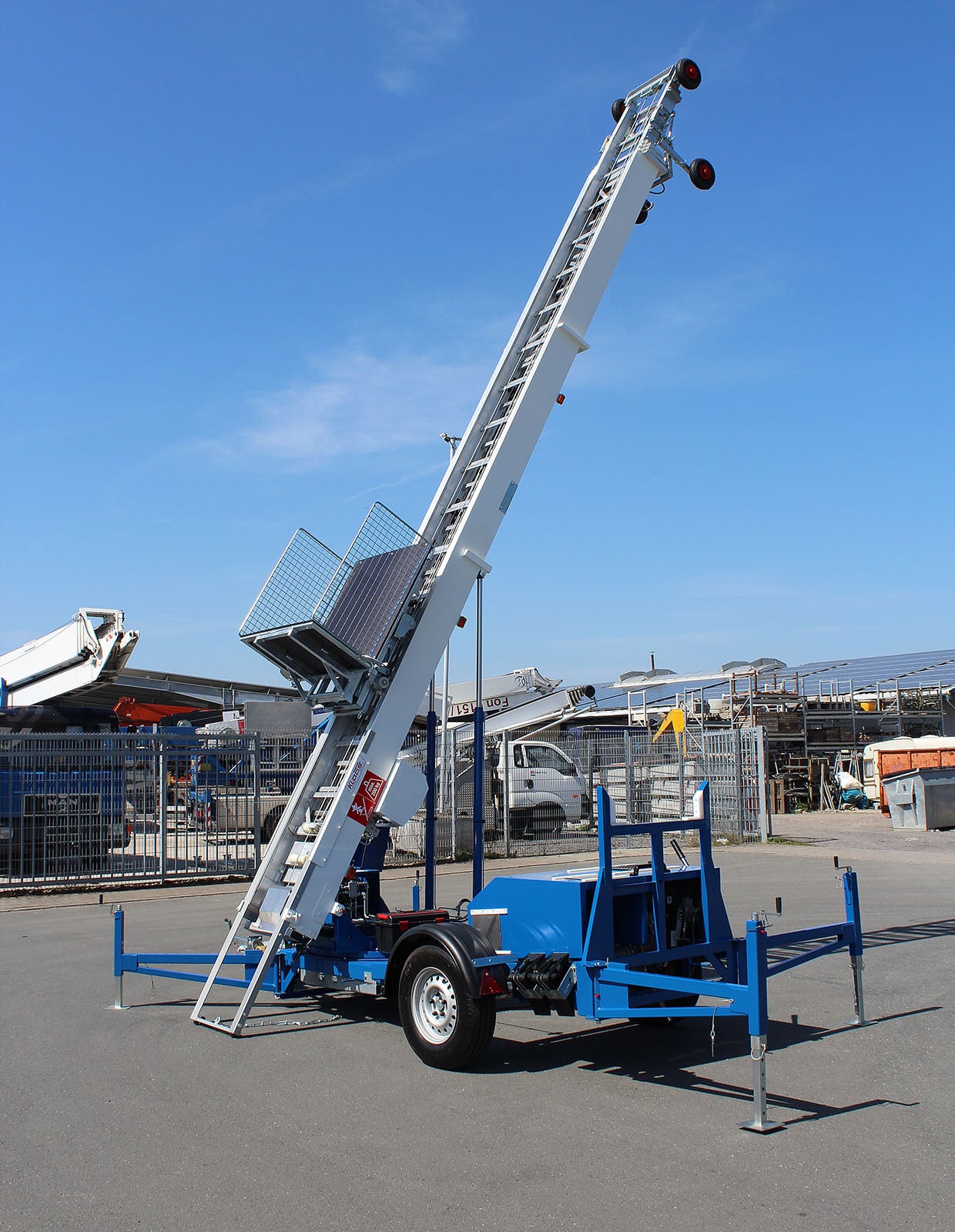

Vollhydraulischer Klaas-Schrägaufzug mit Spezial-Schienensystem und Einhandbedienung. 3 Windenanlagen mit Hydraulikbremsen und Schlaffseilsicherung. Innenschiene S1 kann vom zentralen Steuerstand aus stufenlos abgeknickt werden. Der Viertakt-Motor hat eine kombinierte Elektro-/Handstartanlage sowie Ölkontrollfunktion. Universal-Kippschlitten und Auflaufbremse sind serienmäßig.
Über den Merkzettel können Sie diese Maschine unverbindlich anfragen.
- max. Höhe
- 26 m
- Gesamtgewicht
- 1.350 kg
- Traglast
- 200 kg
Technische Daten
- Typ
- HV 26/6 KA
- Schiene
- S1-S5
- Grundschiene
- 6,50 m
- Knickschiene
- 6,85 m
- Traufhöhe
- 21 m
- Förderhöhe
- 26 m
- Tragfähigkeit
- 200 kg
- Hubzylinder
- 2

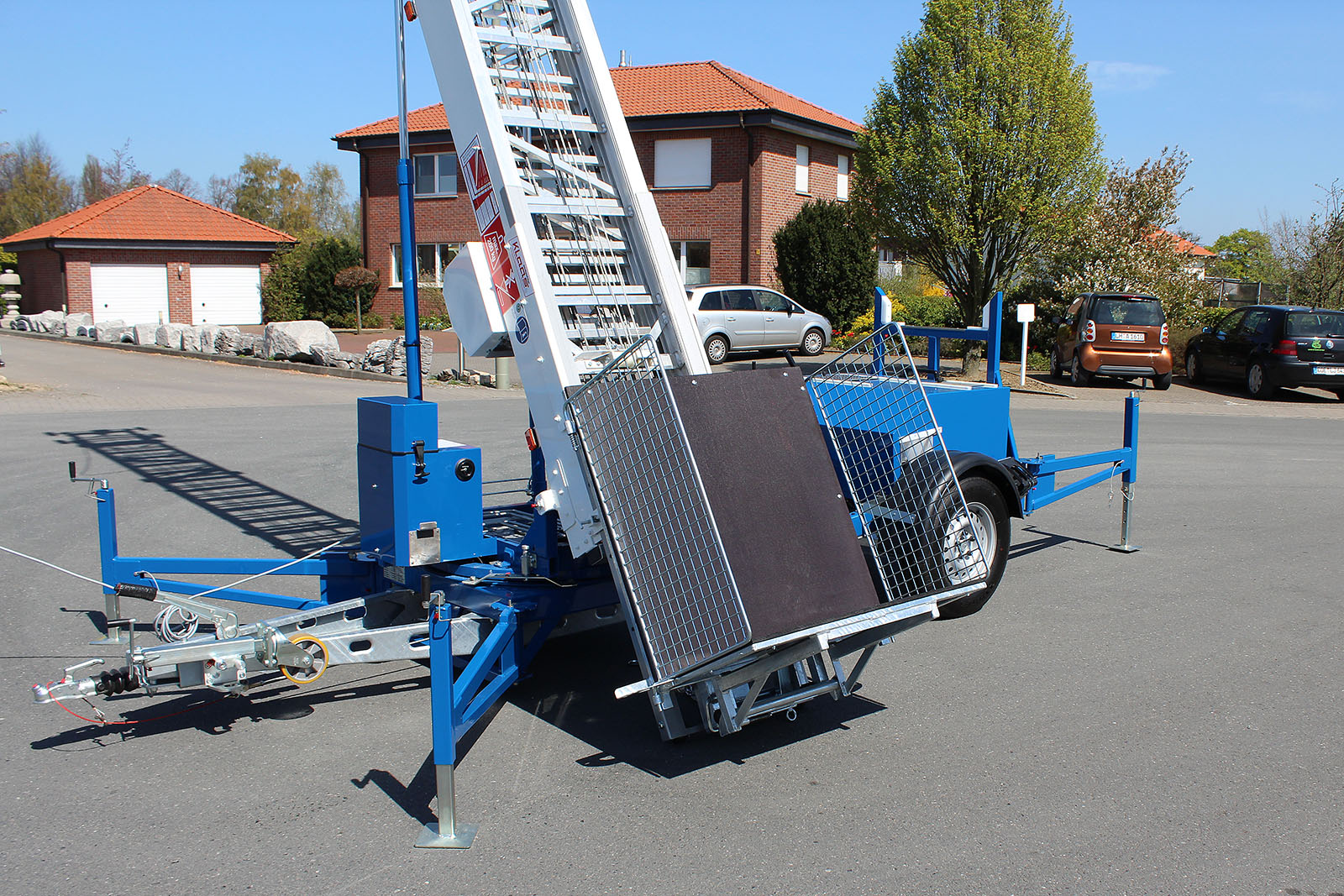

- Kippschlitten
- ja
- Schlittengeschwindigkeit
- bis 48 m/min
Ausstattung
- mit Elektro-/Handstartanlage und Ölkontrollfunktion
- mit Hydraulikanlage bestehend aus: 3 hydraulisch angetriebenen Seilwinden mit Schlaffseilsicherung, doppelt wirkendem Hubzylinder, Lamellenbremse und 4 feinfühlig arbeitenden Steuerventilen (Einhandbedienung)
- mit Drehkranz
- Alu Schienenelemente in verstärkter Ausführung

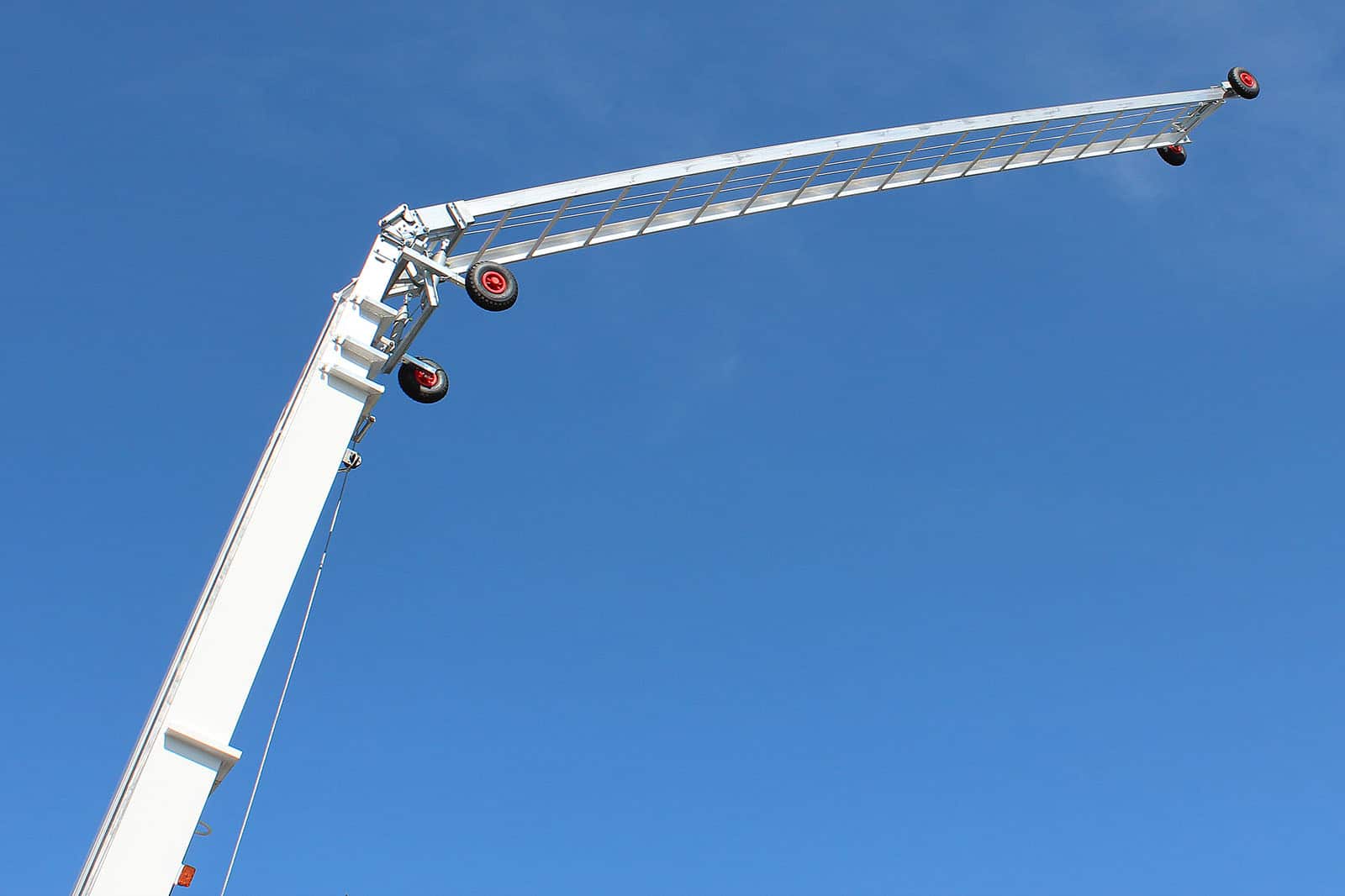

- 1 Innenschiene S1 mit automatischem Knickstück
- sämtliche Schienenanbauteile verzinkt
- Einschließlich Universal-Kippschlitten und Rückleuchte sowie Betriebsstundenzähler und Lufträder für Förderkopfstück

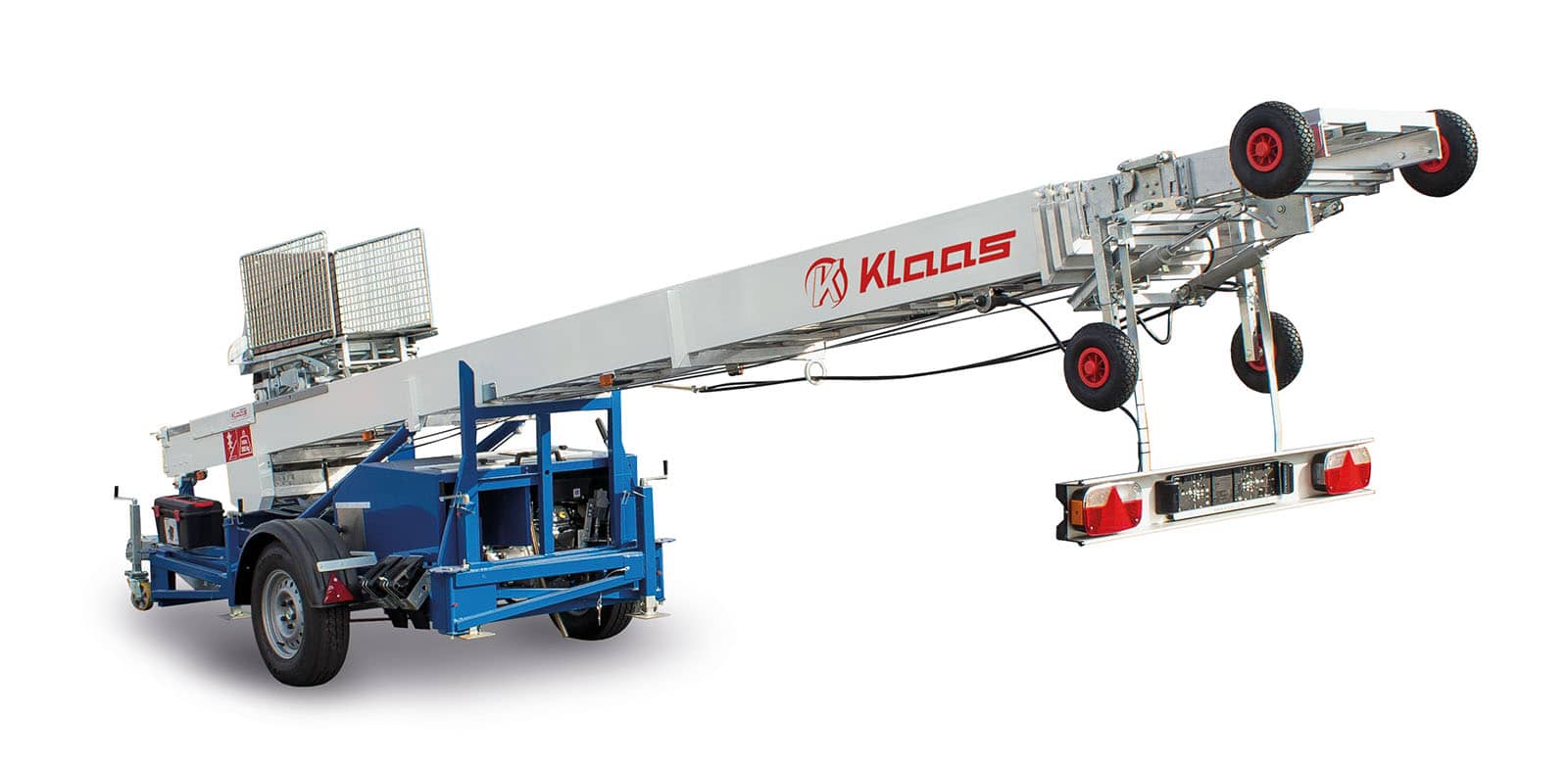

- komplett fahrbereit mit höhenverstellbarer Auflaufvorrichtung mit Rückmatic (wahlweise LKW- oder PKW-Kupplung)
Antriebskonzept
- Antrieb über 16 PS-starken 2-Zylinder-Benzinmotor von Briggs & Stratton
- Lärmkapselung schont Mitarbeiter und Umwelt
Abstützung
- Massive 4-fache Abstützung für hohe Standsicherheit
- Stützen 180° schwenkbar zur optimalen Anpassung an Baustellengegebenheiten
- Hintere Abstützungen als Fallstützen für zeitsparenden Aufbau
Elektrische Fernbedienung
- Feinfühlige Joystick-Steuerung für sanftes Anfahren und Abbremsen des Schlittens
- Ausstattung mit 5 m-Kabel ermöglicht eine permanente Beobachtung unter Last

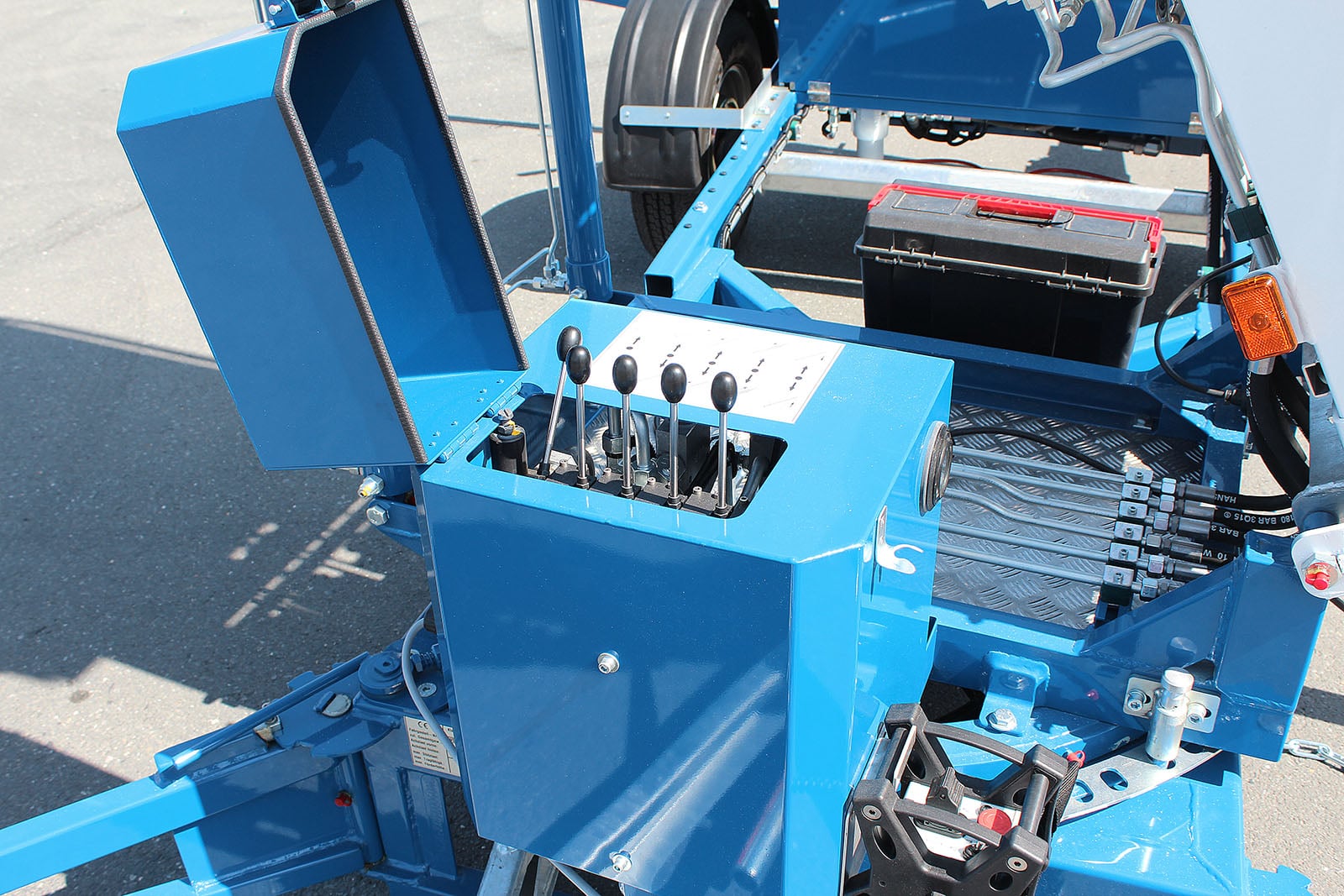

Aufzugsteuerung
- Einhandbedienung aller hydraulischen Funktionen
- Proportionalventile ermöglichen feinfühliges Arbeiten beim Aufbau und Betrieb des Aufzugs
Höhenverstellbare Lufträder
- Höhenverstellbare Lufträder sorgen an der Traufe für sichere Auflage der Schienen
- Zusätzliche Lufträder am Kopfstück verhindern Beschädigung der Dachhaut
Unterverlängerung
- Stabile Unterverlängerung kann variabel ausgezogen werden
- Geringere Ladehöhe für Rücken schonendes Arbeiten
