Schrägaufzug Topworker Möbel

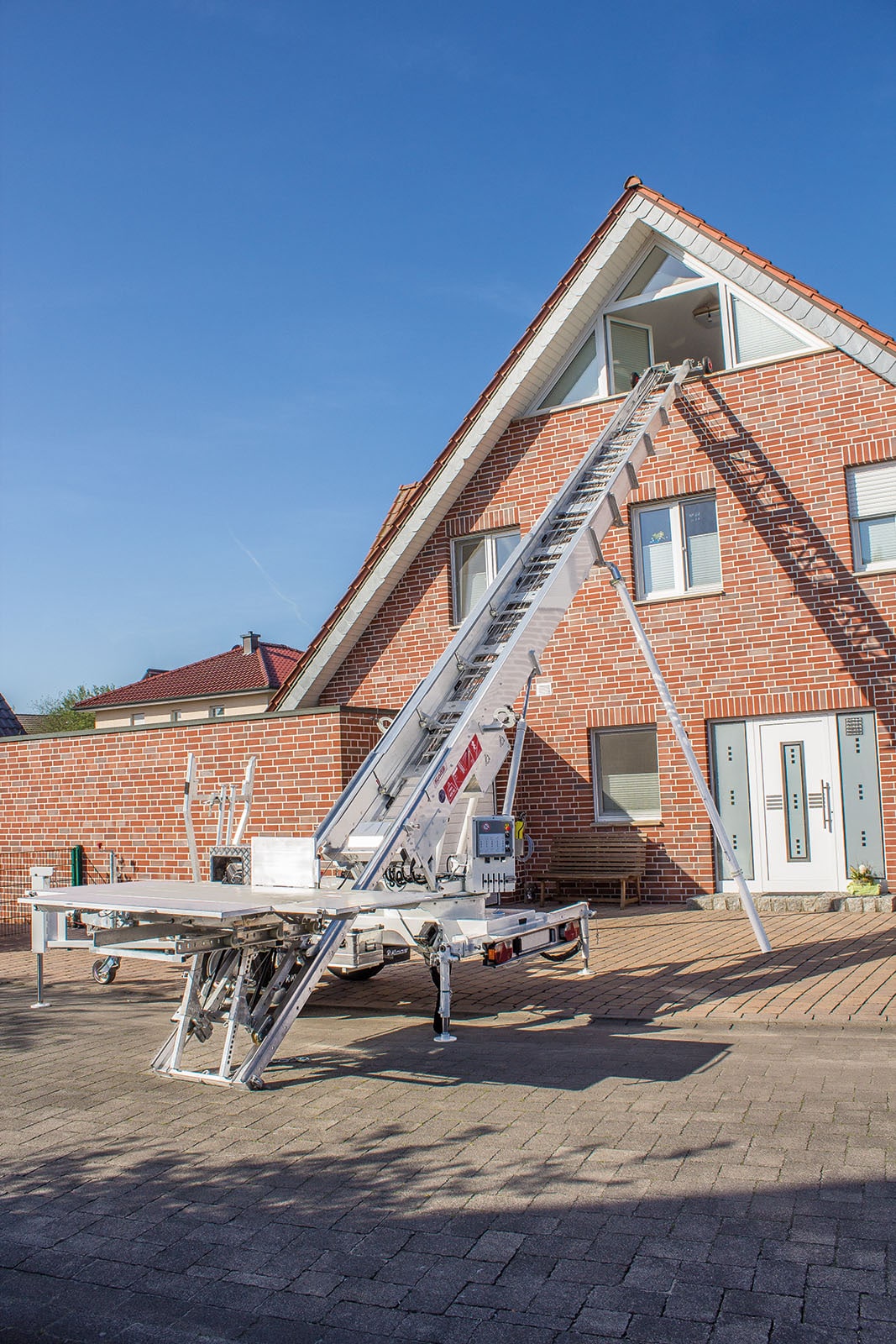

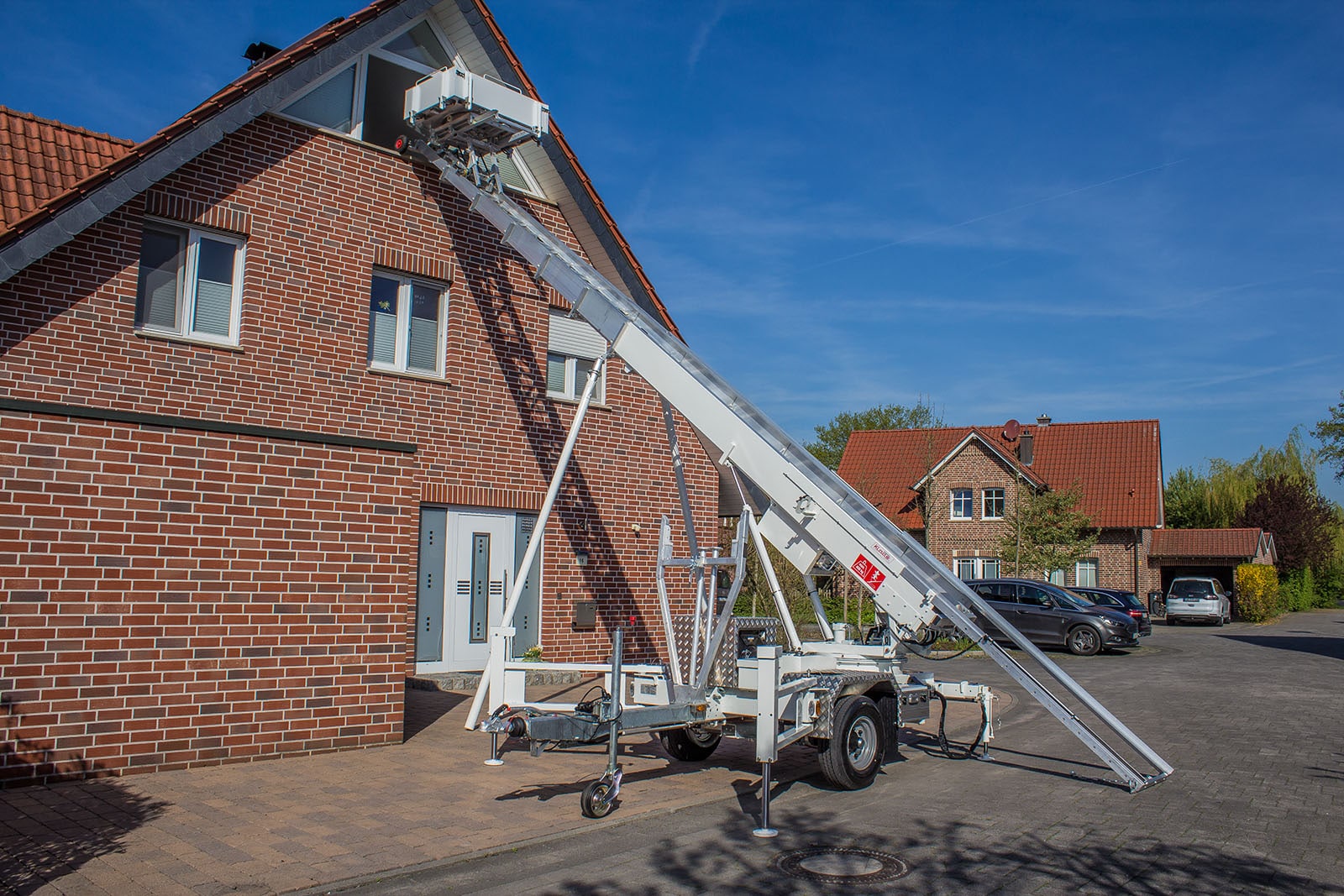

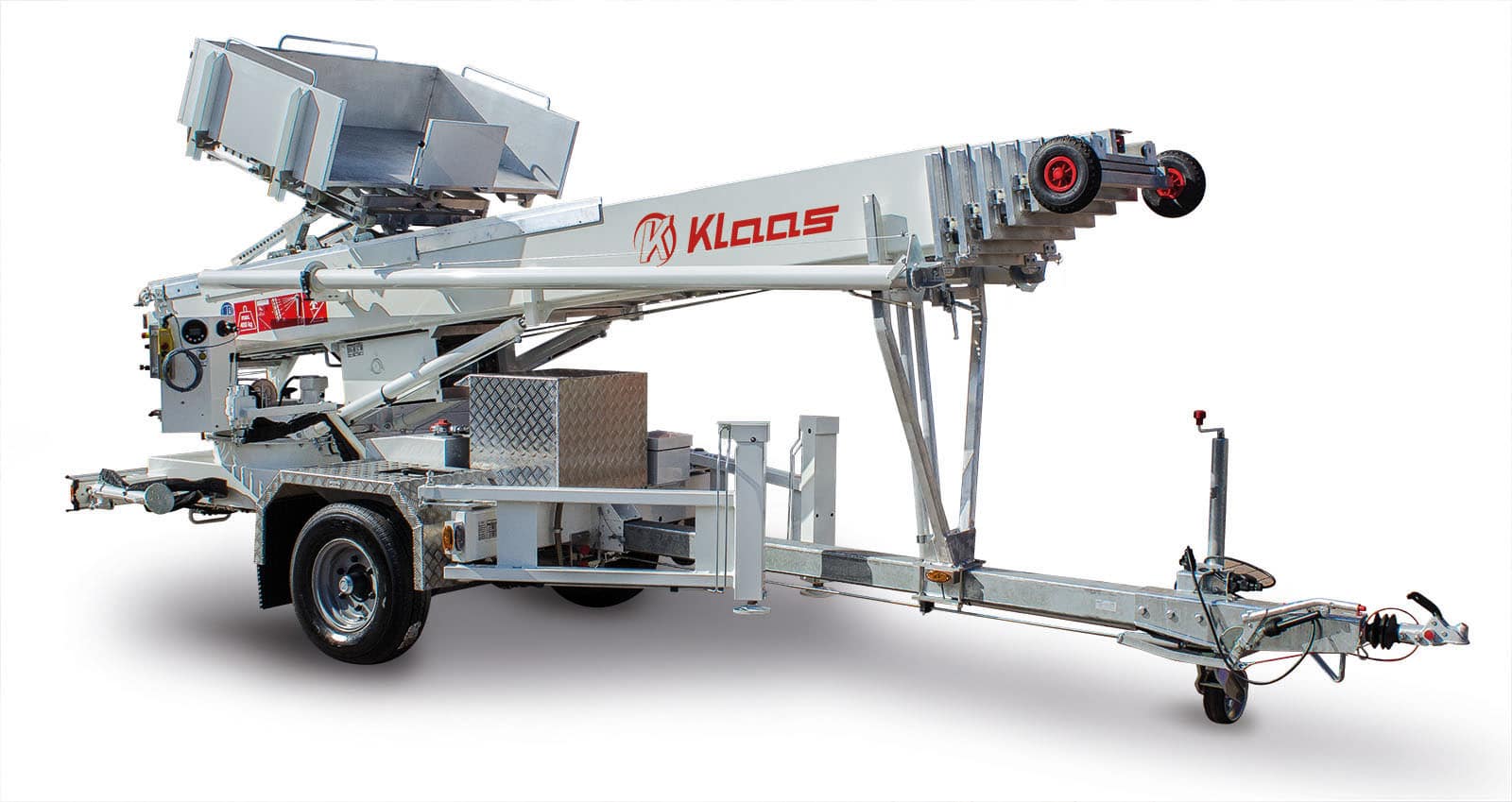

Klaas Möbelaufzüge der Serie Topworker vereinen die Vorzüge leichter und platzsparender Anhänger mit den enormen Ausfahrlängen leistungsstarker Geräte. So schafft es der größte Topworker mit einer Ausfahrlänge von 37 m bis in die 11. Etage.

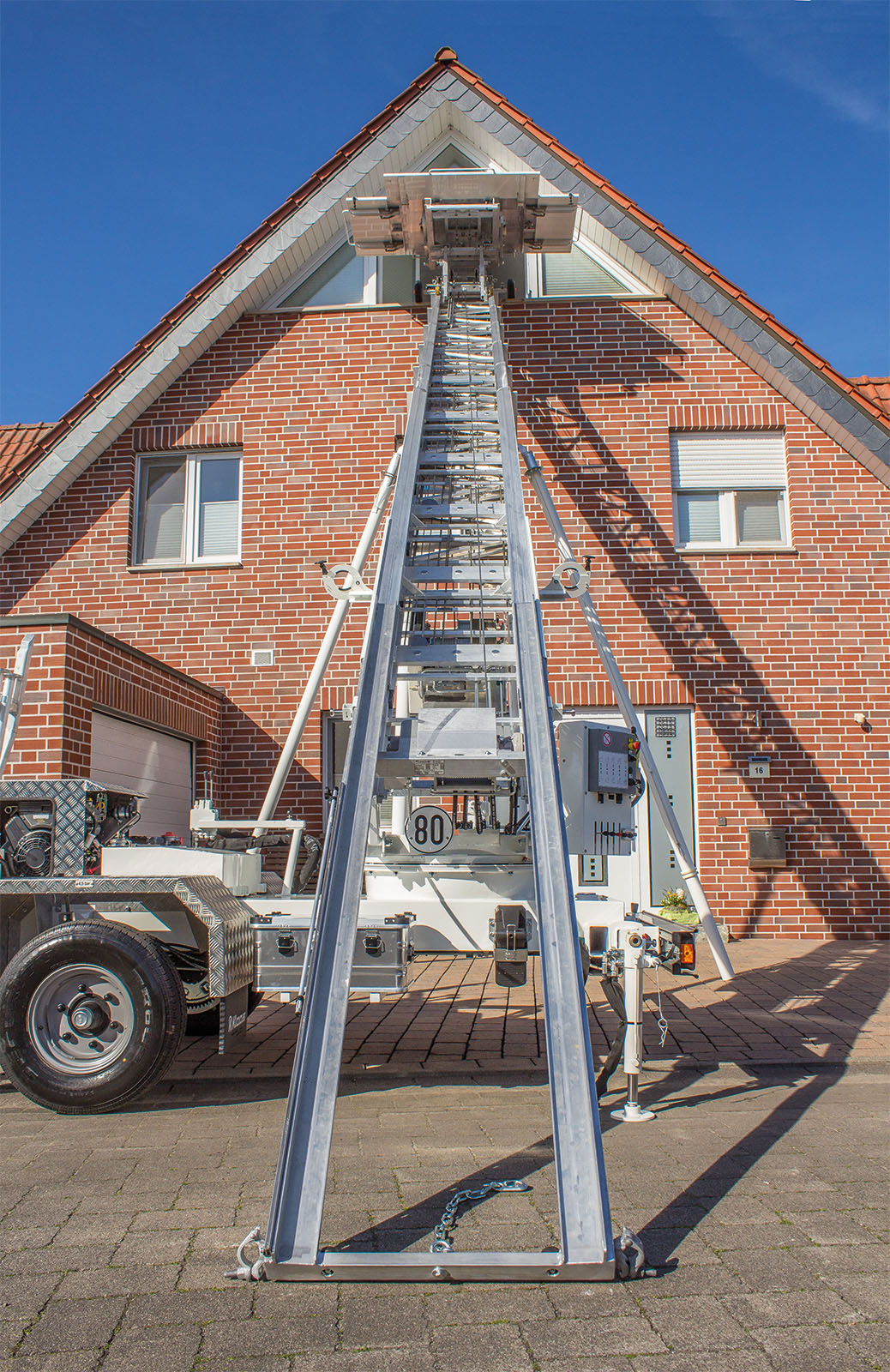

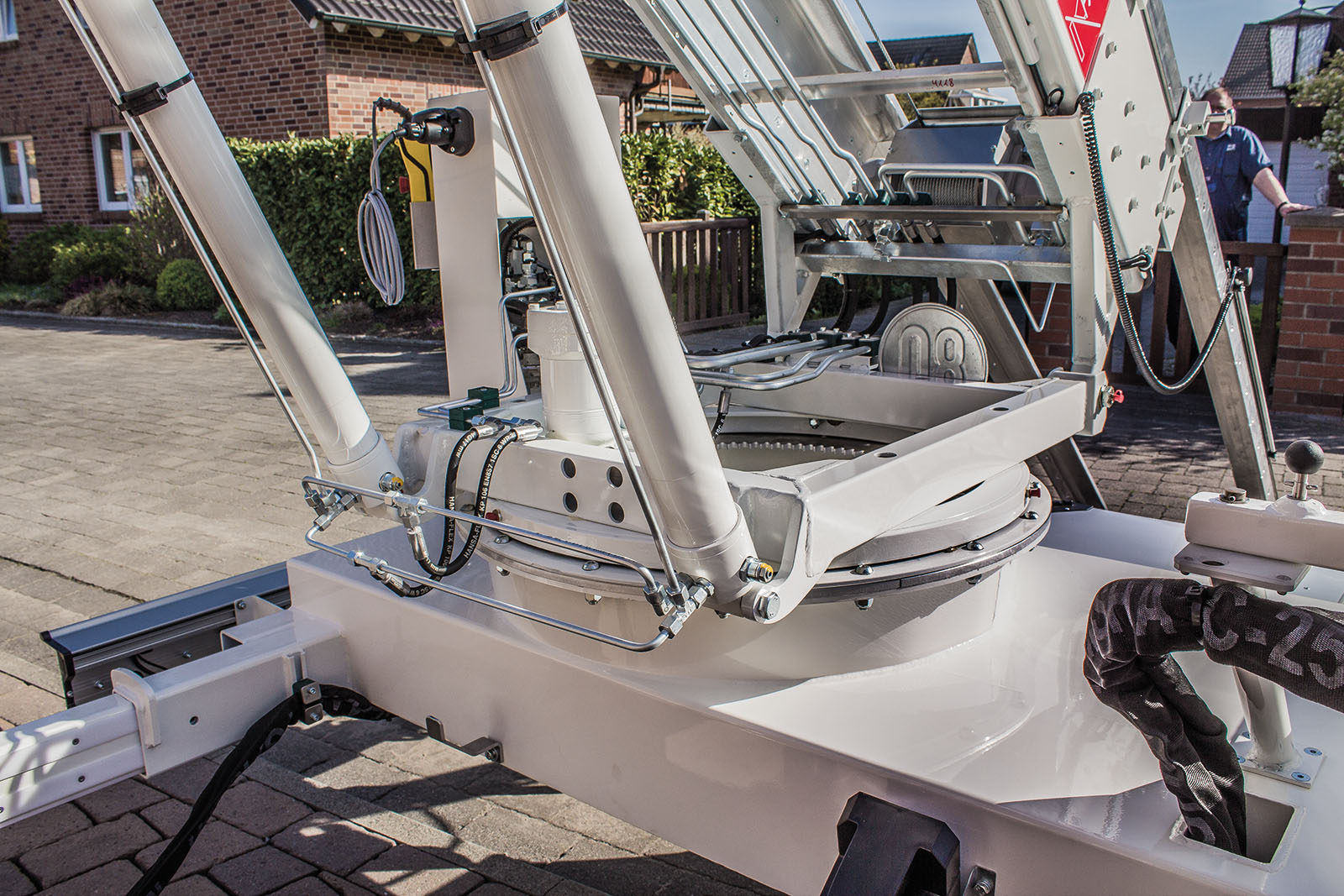

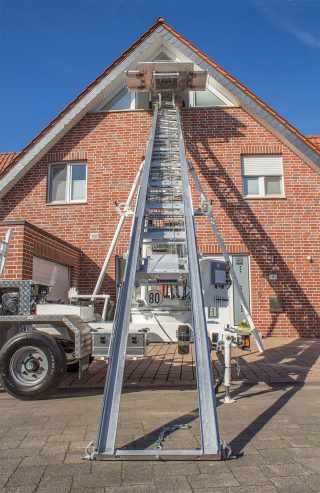

Die lange Zugdeichsel, die sich bei geringer Abstellfläche einschieben lässt, bietet einen hohen Fahrkomfort der Anhänger. Dank der serienmäßigen Rangierhilfe kann der Einsatzort mühelos angefahren werden. Dort angekommen ermöglichen vier hydraulische Abstützungen ein schnelles Aufbauen und Justieren des Aufzuges. Zwei Hubzylinder richten das massive Schienenpaket, das sich mithilfe des hydraulischen Drehkranzes problemlos in die gewünschte Position bringen lässt, sicher auf. Für doppelte Sicherheit beim Ausfahren der Schienen sorgen zwei Schienenseile, innere und äußere Führungsrollen gewährleisten, dass die Schienen nicht verkanten.
Über den Merkzettel können Sie diese Maschine unverbindlich anfragen.
- max. Höhe
- 37 m
- Gesamtgewicht
- 2.000 kg
- Traglast
- 400 kg
Technische Daten
- Typ
- Topworker 25 / 29 / 33 / 37
- Schiene
- 4,5 m / 4,5 m / 5,0 m / 5,0 m
- Förderhöhe
- 25 m / 29 m / 33 m / 37 m
- Tragfähigkeit
- 400 kg
- Hubzylinder
- 2
- Schlittengeschwindigkeit
- bis zu 48 m/min.
- Fahrzeugmaße (LxBxH)
- 6,47 x 1,83 x 2,79 m Topworker 25
- Fahrzeugmaße (LxBxH)
- 6,44 x 1,83 x 2,85 m Topworker 29
- Fahrzeugmaße (LxBxH)
- 7,1 x 1,83 x 2,83 m Topworker 33
- Fahrzeugmaße (LxBxH)
- 7,1 x 1,83 x 2,85 m Topworker 37
Antriebskonzept
- Antrieb über 16 PS-starken 2-Zylinder-Benzinmotor von Briggs & Stratton
- Lärmkapselung schont Mitarbeiter und Umwelt
Abstützung
- Massive 4-fache Abstützung für hohe Standsicherheit
- Vordere Stützen 180° schwenkbar zur optimalen Anpassung an Baustellengegebenheiten
- Vollhydraulische, komfortable Bedienung
- Einzeln ausfahrbare Stützen zur genauen Justierung
- Hintere Stützen seitlich ausziehbar sowie schwenkbar für erhöhte Bodenfreiheit im Straßenbetrieb
Aufzugsteuerung
- Einhandbedienung aller hydraulischen Funktionen
- Proportionalventile ermöglichen feinfühliges Arbeiten beim Aufbau und Betrieb des Aufzugs
Unterverlängerung
- Stabile Unterverlängerung kann variabel ausgezogen werden
- Geringere Ladehöhe für Rücken schonendes Arbeiten
Steuerung am Kopfstück
- Schlitten kann von oben nach unten gefahren werden
- Motor An-/Aus-Funktion
- Sofortiges Anhalten des Schlittens über Not-Aus-Schalter
Handfernbedienung
- Fernbedienung mit 5 m-Kabel für Motor Start/Stopp, Schlitten Auf/Ab sowie Not-Aus-Schalter
- Einstellbare Haltepunkte
- Sanftes Anfahren und Abbremsen des Schlittens
- Verschleißfreie, unempfindliche und betriebssichere Magnetschalter
- Regulierung der Geschwindigkeit während der Fahrt, bis hin zum Stopp, duch Tastendruck

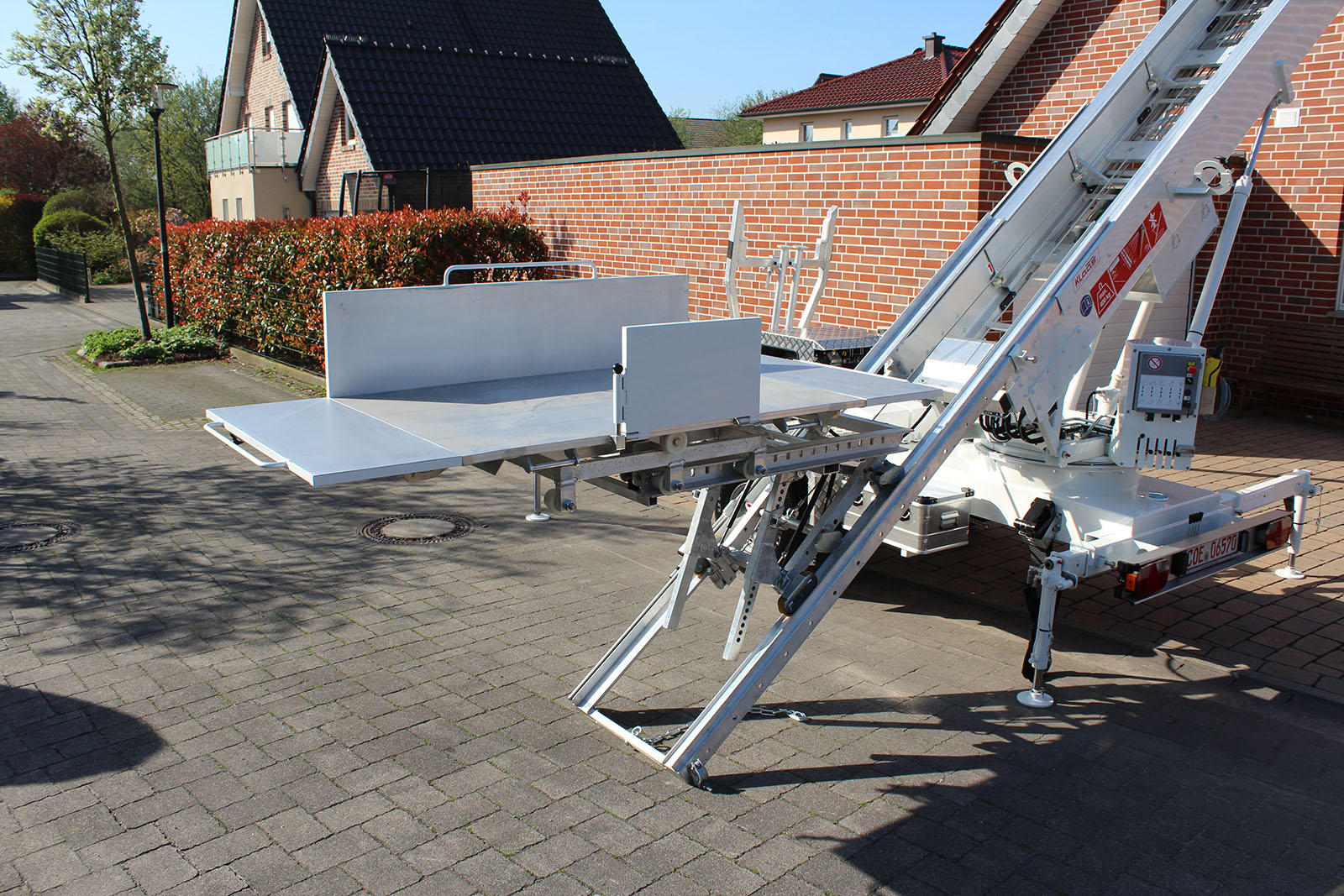

Dreh-ausziehbarer Möbelbehälter
- Seitenteile 400 mm hoch und klappbar zur Vergrößerung der Ladefläche
- Keine Spalten an den Übergängen
- Höhenverstellung zur Anpassung der Neigung
- Möbelbehälter kann zum Be- und Entladen herangezogen werden
- Aufgrund seiner Drehbarkeit passt der Möbelbehälter auch durch schmale Fensteröffnungen
- Grundplatte 1.500 x 1.000 mm
Einschiebbare Deichsel
- Geringere Aufstellfläche des Aufzugs dank einschiebbarer Deichsel
Selbstfahrantrieb
- Kraftschlüssiger Antrieb ermöglicht das Rangieren auch bei extremen Gegebenheiten
- Genaues Ansteuern der Position selbst bei geringem Platzangebot
