Lutz-Arbeitsbühne

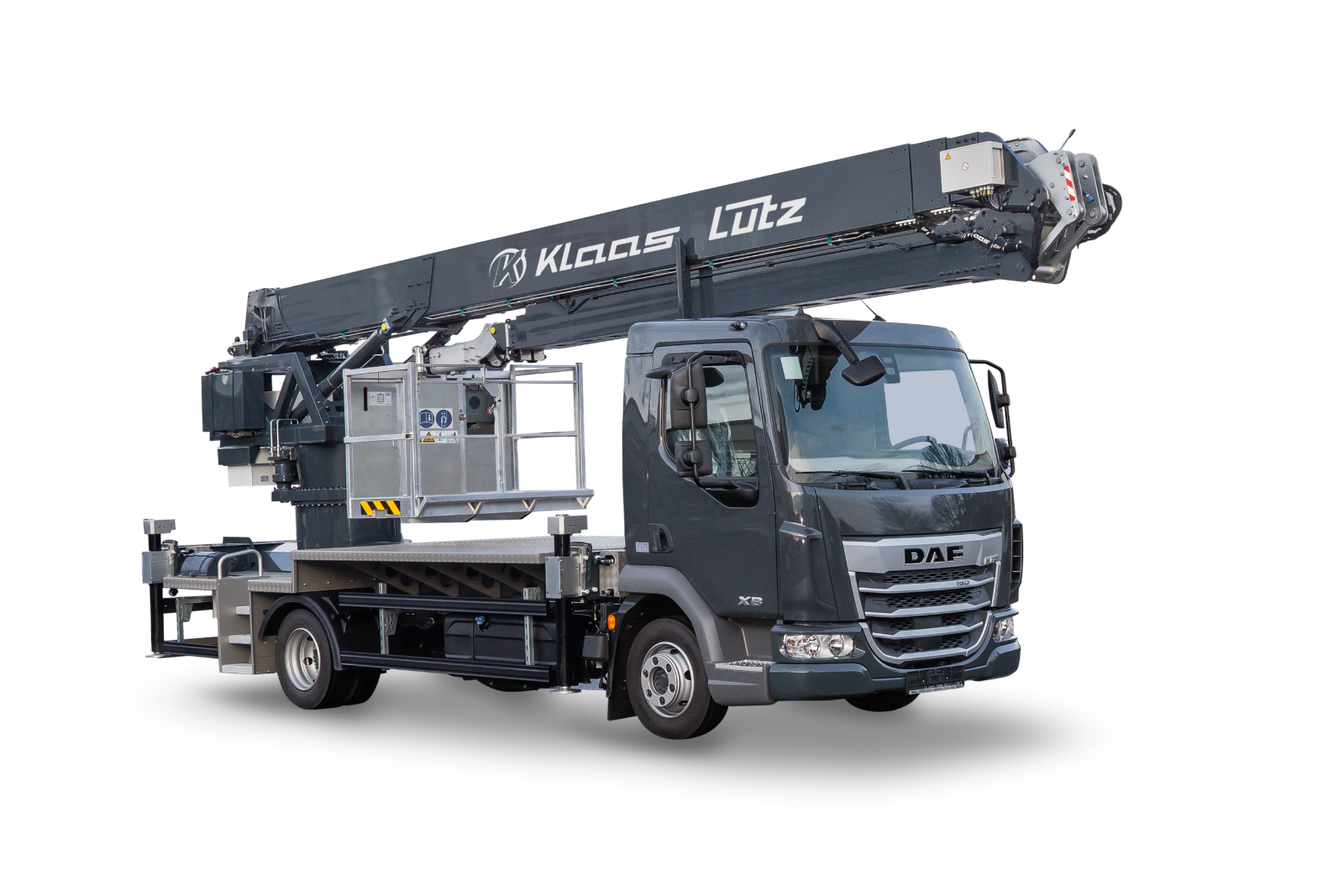

Lutz 75 Lkw-Arbeitsbühne NEU 100% Akku-Bühnenbetrieb
Der Lutz ist eine leistungsstarke 7,5-Tonnen-Arbeitsbühne mit einer maximalen Arbeitshöhe von 32,5 m und einer außergewöhnlichen seitlichen Reichweite von 22 m bei einer Korblast von 300 kg. Damit setzt er neue Maßstäbe in seiner Klasse.
Einzigartig in dieser Gewichtsklasse ist die zweifach teleskopierbare Klappspitze mit drehbarem Arbeitskorb. Der Korb lässt sich beidseitig um 225° drehen und ermöglicht einen 360°-Arbeitsbereich. Dank des klappbaren Kopfstücks bleiben auch bei flachem Mastwinkel schwer zugängliche Bereiche und Gebäuderückseiten sicher erreichbar.
Angetrieben wird der Lutz durch moderne Akku-Technologie. Ein leistungsstarker Energiespeicher ermöglicht über zehn Stunden Dauerbetrieb und sorgt für einen leisen, emissionsarmen Einsatz – ideal für lange Arbeitstage und sensible Einsatzorte.
Über den Merkzettel können Sie diese Maschine unverbindlich anfragen.
- max. Arbeitshöhe
- 32,5 m
- Gesamtgewicht
- 7,5 t
- max. seitl. Reichweite
- 26,5 m
Technische Daten
- Arbeitshöhe
- 32,5 m
- max. Reichweite nach hinten
- 27,0 m
- max. seitl. Reichweite
- 26,5 m
- Schwenkbereich
- endlos drehbar
- Drehwinkel Arbeitskorb
- +/- 225°
- Korbtraglast
- 300 kg
- Größe Arbeitskorb
- 1,65 x 0,85 m
- Stützbreite (min.)
- 2,71 m
- Stützbreite (max.)
- 6,23 m
- zul. Gesamtgewicht (min.)
- 7,5 t abhängig von Fahrzeug und Aufbau
- Klappspitze
- 4,97 m
- Auszug 1 + 2
- 4,97 - 11,77 m teleskopierbar
Hubarbeitsbühne

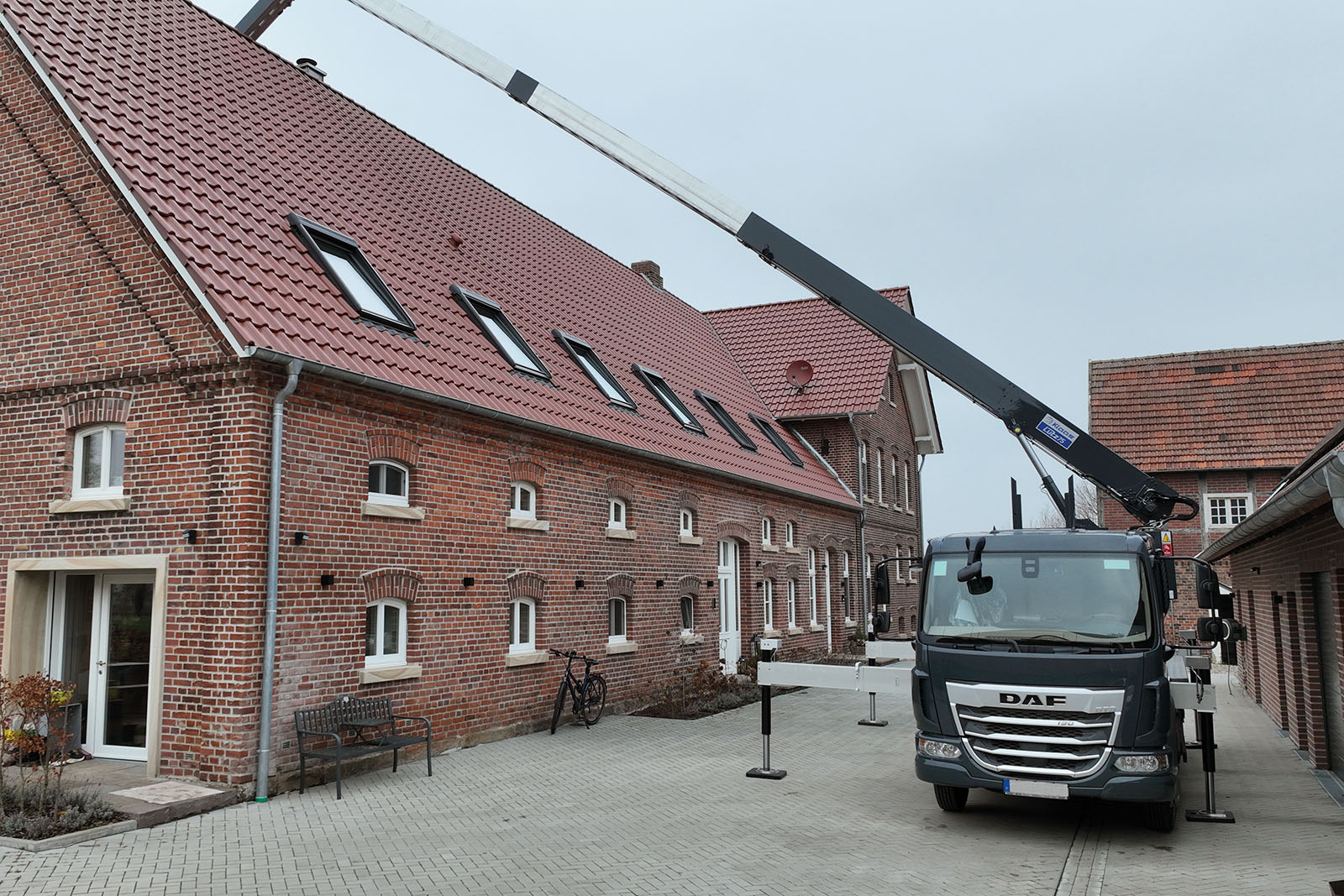

- Der zusätzliche Korbarm sorgt für ein extrem flexibles Arbeiten, auch an schwierig anzufahrenden Einsatzorten wie Gebäuderückseiten oder Dachschrägen
- Ein- und Ausstiegsmöglichkeit nach vorne und hinten über eine selbstschließende Tür
- 2-fach hydraulisch teleskopierbare Klappspitze
- Variable und stufenlose Klappspitze ermöglicht Arbeiten auch an schwer zu erreichenden Orten
Bühnensteuerung
- CAN-BUS-Steuerblock ermöglicht besonders feinfühliges und genaues Arbeiten
- Hochmoderne Sicherheits-SPS für den Bühnenbetrieb nach DIN EN 280
- Sanfter Start-Stopp, Nivellierungszylinder und Wippzylinder sorgen für schwingungsarmes Arbeiten
- Zusätzlich zweiter vollwertiger Steuerstand zur Notbedienung am Boden
Korbbedienstand
- einfache Bedienbarkeit dank direkter Anwahl wichtiger Funktionen und übersichtlicher Darstellung
- extrem feinfühlig arbeitende Joysticks zur präzisen Steuerung der Bühne
- hochwertiger Korbbedienstand in Ergonomie und Haptik optimal auf die Bedürfnisse des Bedieners abgestimmt
- informatives, großes Farbdisplay mit übersichtlicher Visualisierung aller wesentlichen Betriebszustände der Bühne
- mit integrierter Kunststoffschutzhaube
TSR-Mastsystem
- Ausleger ist endlos drehbar
- extrem feste Aluminium-Speziallegierung mit niedrigem Eigengewicht
- extrem wartungsarme und langlebige Seiltechnik
- kein Festigkeitsverlust in der Schweißnaht durch Rührreibschweißverfahren (RRS), die Schweißnaht ist so fest wie das Vollmaterial
- patentierte Klaas-Seiltechnik ermöglicht gleichmäßiges, sicheres Austeleskopieren unter Last
- mit integrierter Wasserführung direkt im Mast
Abstützsystem
- Vollhydraulische H-Abstützung in Verbindung mit der ASC-Stützenüberwachung ermöglicht stufenlos variable Abstützbreiten, auch in Richtung der Ausladung
- Waagerechte Stützbalken sind zweifach teleskopierbar und bieten aufgrund der großen Überlappung optimale Stabilität
- Abstützen ohne Unterbauen dank langer, vertikaler Zylinder möglich
- Geringe maximale Abstützbreite für platzsparenden Aufbau
- City-Abstützung in der Spiegelkontor für platzsparendes Arbeiten in Innenstädten
Auf-/Abbauautomatik
- Die aktuelle Standsicherheit (Bodendruck) der einzelnen Stützen wird im Display der Bedienstelle grafisch dargestellt
- Stufenlose Höhennivellierung der Stützzylinder sorgt für eine optimale Nivellierung und Ausrichtung der Maschine auch auf unebenen Oberflächen
- Stufenloses seitliches Ausfahren jeder einzelnen Stütze
- Vereinfachter Auf- und Abbau der Hubarbeitsbühne komplett über das Bedienpult
- Permanente Überwachung des Drucks reagiert auf sich ändernde äußere Bedingungen
Seiltechnik
- Das geringe Eigengewicht der Seile kommt Ausladung und Tragkraft zu Gute
- Die Seiltechnik ist wartungsarm und sehr gut zugänglich
- Die von Feuerwehrleitern bekannte Seiltechnik ermöglicht ein zügiges Teleskopieren unter Last
- Höchste Sicherheit dank doppelter Seilführung
- Integrierte elektronische Längenmessung erfasst aktuelle Ausfahrlänge des Mastes und berechnet maximal mögliche Traglast
Drehbarer Arbeitskorb für 2 Personen
- Maximale Korblast von 300 kg
- Stufenloses Drehen des Arbeitskorbes um 225° in beide Richtungen

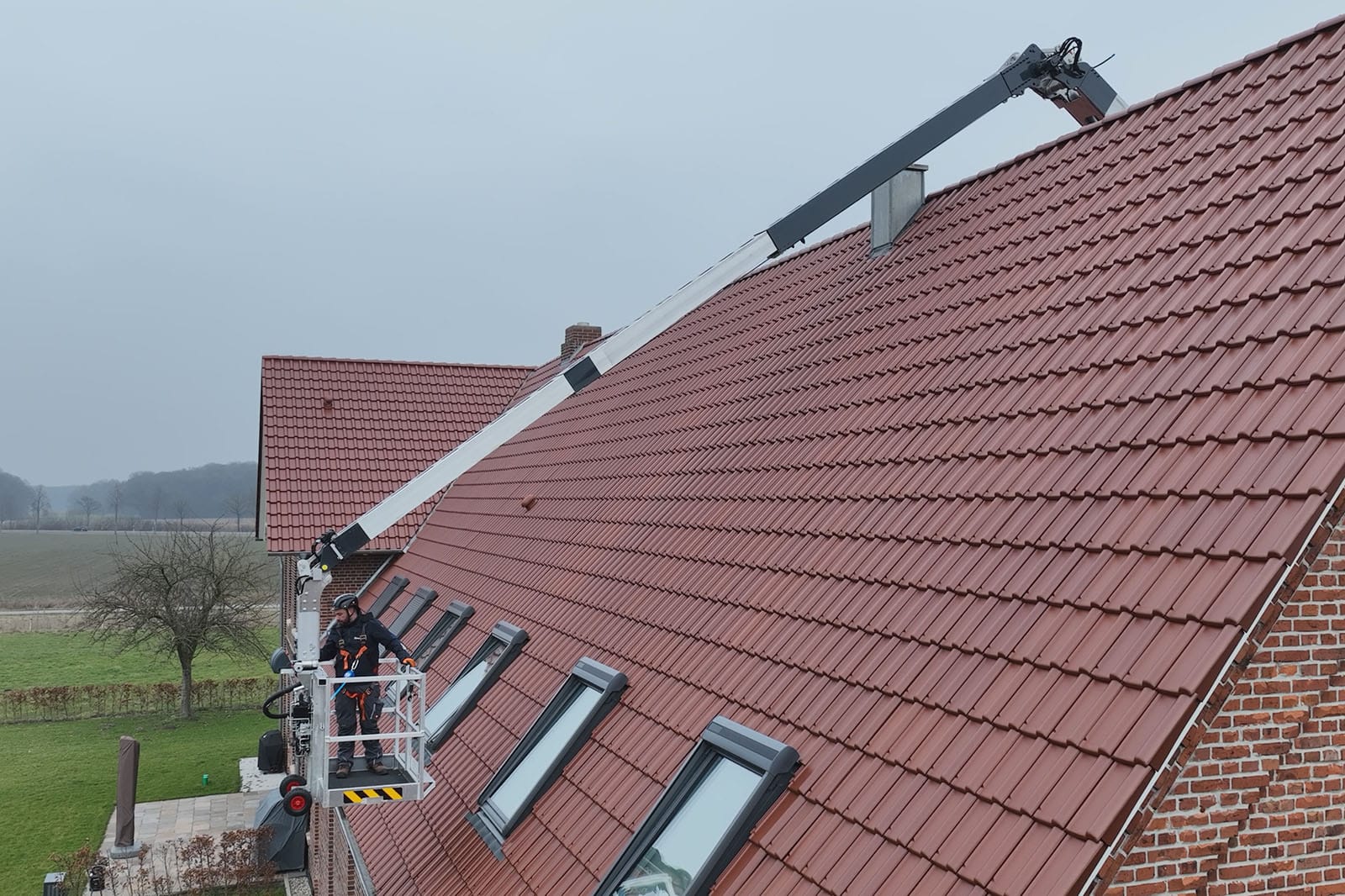

- Ideal für Arbeiten an rückwärtigen Gebäuden

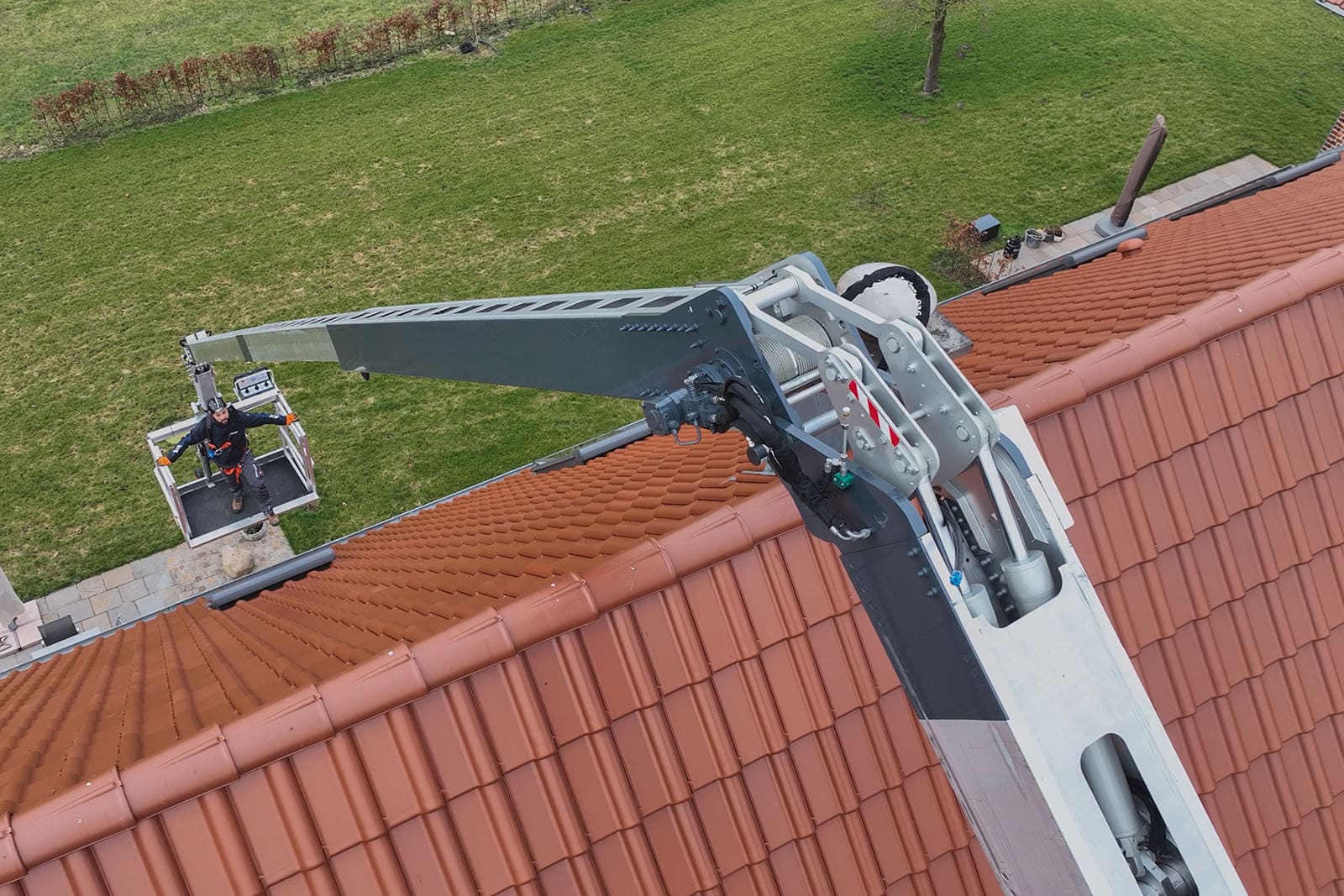

- Klappbares Kopfstück ermöglicht das Drehen auch bei flachem Mastwinkel
- Komfortabler Zustieg über selbstschließende Schwenktüren
- Türen können nach vorne zum bequemen Arbeiten geöffnet werden
- Normgerechte Anschlagspunkte für die PSAgA direkt im Arbeitskorb

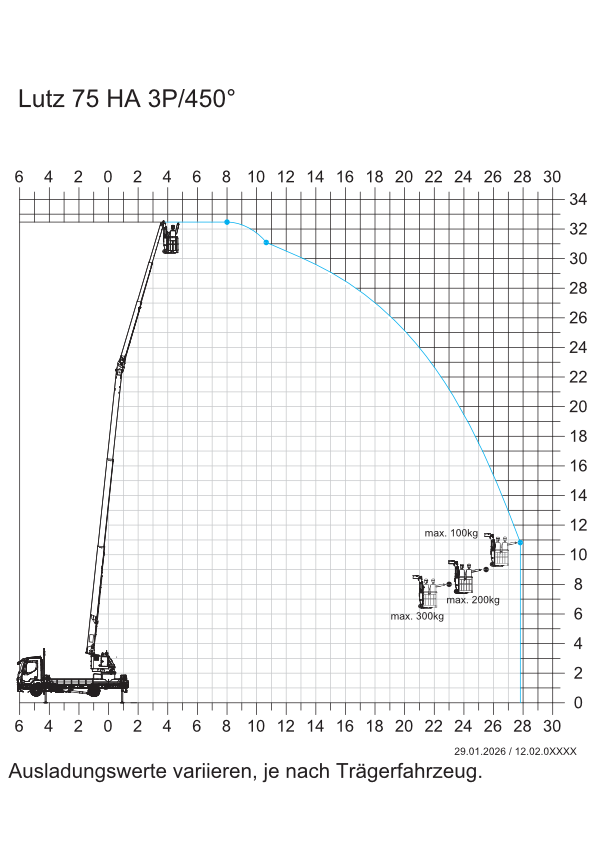

Traglasten

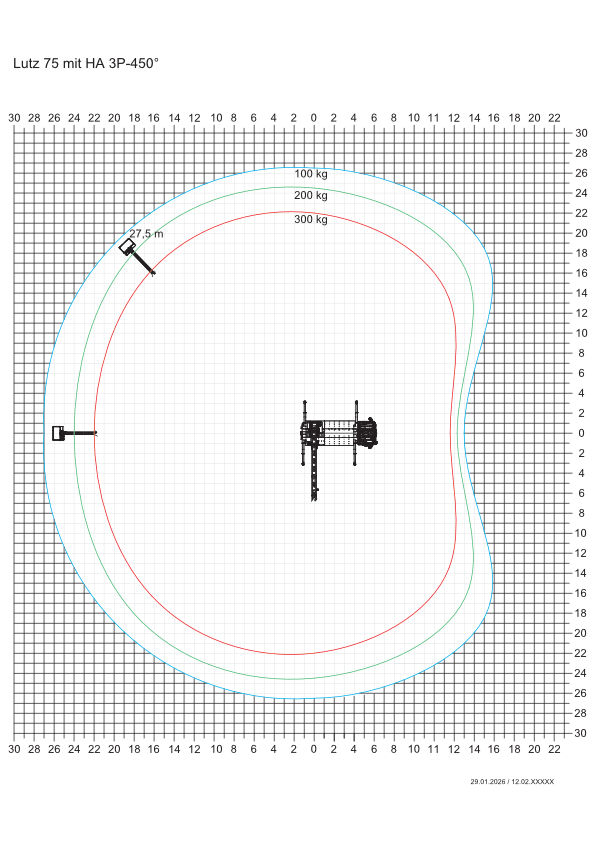

Aktionsradius
| Traglast | Ausladung | Hakenhöhe |
|---|---|---|
| 300 kg | 23 m | 8 m |
| 200 kg | 25,5 m | 9 m |
| 100 kg | 27,8 m | 10,8 m |
Diagramm vergrößern
